パワーエレクトロニクスワイヤに固体銅ではなく撚り線銅が使用されるのはなぜですか?

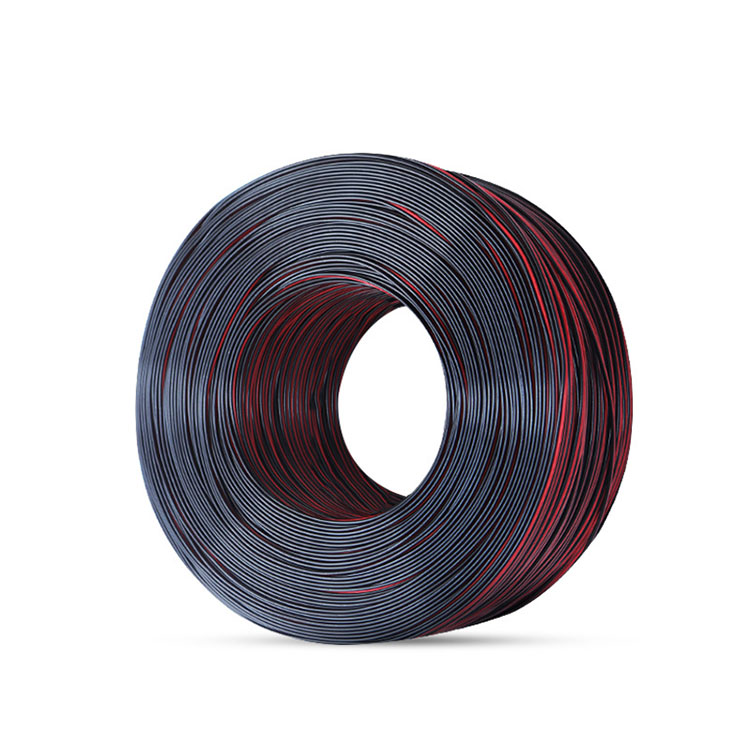

パイドゥグループの力電子ワイヤーこの問題は、工業用電気設計において、特に振動、熱、電磁ノイズが常に相互作用する環境において、エンジニアが最新の電力システム用のより線銅導体と単線銅導体を比較するときによく議論されます。この 2 つのどちらを選択するかは、単なる物質的な好みではなく、今日の電力インフラにおける実際の運用上の課題への対応になります。

Paidu Group Limited は、ケーブル構造の最適化と絶縁テストにおいて長期にわたる技術経験を積んできました。これは、オートメーションおよびエネルギー伝送システム全体で使用される電子ワイヤに銅より線設計が広く採用されている理由を説明するのに役立ちます。

核心的な疑問を理解する: なぜ銅を撚り合わせたのか?

一見すると、純銅はよりシンプルに見えます。連続した 1 つの金属コアであり、製造が容易で、形状が安定しています。しかし、現代の電気環境は決して単純なものではありません。機器は静的ではなくなり、電気負荷は常に変動します。

銅撚線は複数の細い銅線を撚り合わせたもので、この構造によりケーブル内での電流、熱、機械的応力の挙動が変化します。

重要なアイデア:

エンジニアは、導電率だけに焦点を当てるのではなく、次のことを考慮します。

- 機械的柔軟性
- 熱安定性
- 耐疲労性
- 干渉下での信号の完全性

これらの要素は、産業システムで使用されるパワー エレクトロニクス ワイヤでは重要です。

機械的な柔軟性: 最も目に見える利点

撚線銅と単銅の最も直接的な違いの 1 つは柔軟性です。

実際の設置において柔軟性が重要な理由

最新の電気システムには次のものが含まれることがよくあります。

- 制御盤内のケーブル配線をしっかりと行う
- 機械アームの移動
- 振動する産業用プラットフォーム
- 複雑な導管経路

純銅は曲げに強い傾向があり、時間の経過とともにストレスポイントが発生する可能性があります。しかし、より線銅は曲げ応力を多数の細いワイヤに分散させ、破損のリスクを軽減します。

簡易比較表

これが、より線導体が動的環境で動作するシステムで広く使用されている主な理由の 1 つです。

実際の条件下での電気的性能

よくある誤解は、より線銅の導電性が低いということです。実際、適切に設計されていれば、実際のアプリケーションではその差は最小限になります。

さらに重要なのは、負荷が変化したときにケーブルがどのように動作するかです。

電気に関する主な考慮事項:

- 高周波での表皮効果
- 放熱の一貫性
- 終端点での接触抵抗

銅のより線は、より線間のわずかな移動を可能にすることで局所的な加熱を軽減し、連続動作中の熱バランスを改善します。

電磁干渉とシールド動作

産業環境には、モーター、インバーター、スイッチングデバイスからの電磁ノイズが溢れています。あパワーエレクトロニクスワイヤー多くの場合、シールド層が含まれますが、導体構造自体も役割を果たします。

より線銅は次のことに役立ちます。

- 微振動干渉を軽減します。
- 制御回路の信号の安定性を向上
- 変動する負荷においても一貫したインピーダンスを維持します

オートメーションラインや周波数制御システムなどの環境では、この安定性が長期的な信頼性にとって重要になります。

熱応力と熱分布

熱はケーブルの寿命において最も重要な要素の 1 つです。

より線銅は以下を提供します:

- 熱を分散させるためのより大きな表面積
- ホットスポット形成の減少
- より均一な熱膨張

フィールド型観察

ケーブルが継続的な電流変動にさらされるシステムでは、純銅は曲げ部分や接続部分に熱が集中する傾向があります。より線銅はその応力をより均等に分散し、局所的な劣化を軽減します。

なぜ固体銅がまだ存在するのか

銅より線が常に優れた選択肢であると考えないことが重要です。固体銅には、場合によっては依然として利点があります。

- 固定屋内配線
- 短距離接続
- 低振動環境

ただし、システムに動き、振動、または熱サイクルが含まれる場合は、電子ワイヤとしてより線銅の方が実用的になります。

応力下の構造挙動

違いをよりよく理解するには、繰り返しの機械的ストレス下で各導体がどのように反応するかを調べると役立ちます。

ストレス反応の概要

この構造上の利点は、産業グレードのケーブル設計において銅より線が主流である主な理由の 1 つです。

最新のケーブル設計における絶縁とシールドの役割

導体の選択はシステムの一部にすぎません。周囲の絶縁とシールドも同様に重要です。

最新のパワー エレクトロニクス ワイヤの設計には、次のものが含まれることがよくあります。

- 架橋ポリエチレン絶縁体
- PVC保護層
- 電磁波保護のためのシールド層
- 難燃性アウタージャケット

これらの層が連携して、過酷な環境での安定した動作をサポートします。

Paidu Group Limited の製造および試験能力には、導体と絶縁の組み合わせが電気的ストレス下で長期安定性を維持できるかどうかの評価に役立つ高電圧部分放電試験システムが含まれています。

過酷な動作環境における耐久性

産業環境がクリーンまたは安定していることはほとんどありません。ケーブルは次のようなものにさらされる可能性があります。

・オイルミスト
- 湿気
- 周囲温度が高い
- 機械的摩耗
- 連続振動

より線銅は、その内部構造が応力に厳密に抵抗するのではなく、応力にわずかに適応するため、このような混合条件下でより優れた性能を発揮します。

実際の応用シナリオ

シナリオ 1: 産業オートメーション システム

ロボットアームと移動コンベアには、一定のケーブルの屈曲が必要です。銅の撚り線により、パワー エレクトロニクス ワイヤが疲労破壊することなく連続性を維持します。

シナリオ 2: 機械内の配電

起動と停止のサイクルが頻繁に行われる機械では、熱変動や電気変動が発生します。より線銅は、これらの変動を安定させるのに役立ちます。

シナリオ 3: 可変周波数ドライブ

高周波スイッチング環境では、熱的および電磁的挙動が改善され、撚り線銅がより安定したパフォーマンスに貢献します。

表: 動的システムで銅より線が好まれる理由

テストと品質検証の観点

最新のケーブル システムは、導入前のテストに大きく依存しています。より線銅設計の場合、検証には以下が含まれます。

- 導体抵抗の一貫性チェック
- 高電圧耐圧試験
- 絶縁劣化シミュレーション
- シールド効果測定

Paidu Group Limited の関連施設では、長期の電気ストレス条件をシミュレートするために、高電圧シールド ホールと部分放電試験装置が使用されています。これは、パワー エレクトロニクス ワイヤがさまざまな運用シナリオにわたって安定したパフォーマンスを維持していることを確認するのに役立ちます。

よくある誤解

「より線銅は電気的に弱い」

実際の工業用途では、適切に製造された銅より線は、特に低周波および中周波の用途において、電気的には固体の銅とほぼ同じ性能を発揮します。

「固体銅は常に効率的です」

効率はシステム条件によって異なります。動的な環境では、機械的故障のリスクがわずかな導電率の違いよりも大きくなります。

設計の洞察: システムの動作に基づいた選択

決定は、どの材料が絶縁において優れているかではなく、実際のシステムでケーブルがどのように動作するかによって決まります。

- 静的システムはシンプルさを優先します
- 動的システムは柔軟性を優先します
- 高ストレス環境では疲労耐性が向上します

より線銅は、動きと電気的変動が一定である現代の産業の需要により密接に適合します。

結論

より線銅の優先順位パワーエレクトロニクスワイヤー実験室の想定ではなく、実際の動作条件下で柔軟性、熱安定性、機械的耐久性のバランスをとる能力から生まれます。高度な絶縁設計と厳格な試験システムを備えた Paidu Group Limited のもとで開発されたソリューションは、現代の電気インフラストラクチャにおいて導体構造とシステムの信頼性がどのように密接に関連しているかを実証しています。
